GDL (Gas Diffusion Layer)

通过开发适合多种运行条件的MPL,提供客户需要的MPL

GDL是氢燃料电池的核心零部件,除了顺利供应反应气体外,提供反应气体从流场通道(Flow Field Channel)到催化剂层的通道,并通过把电气化学反应产生的热传到分离板起到去热作用。

使用非织造形式基材制作的气体扩散层(GDL)采用控制微孔层(MPL)内微小气孔分布和气体扩散层基质层性质的方法,设计成气体扩散层内燃料和副产物移动良好。同时,还设计为减少催化剂层和集流体(Bipolar Plate)的界面阻力。

JNTG的产品具有厚度、气孔分布、气孔率、平滑度均匀的特性,可以根据客户的要求和燃料电池的使用环境调节气体扩散层的微孔层结构来供应给客户。

产品特点和规格

  • 高效的气流和坚固的耐久性
  • 为了实现优异的水管理而进行的多孔设计
  • 微孔层(MPL)表面的裂纹(Crack)控制技术
Model Thickness
(µm)
Compressed Thickness
(µm)
Areal Weight
(g/m²)
Electrical Resistance
(mOhm∙cm²)
Gas Permeability(TP)
(㎤/㎠·s)
JNT17BB2-BA5C1 180 ± 15 140 ± 15 60 ± 10 ≤ 15 ≤ 0.25
JNT17BB2-BA5S 180 ± 15 140 ± 15 60 ± 10 ≤ 15 0.4~0.7
JNT20BB-BA5C1 230 ± 20 190 ± 20 90 ± 10 ≤ 15 ≤ 0.5
JNT20-A3 250 ± 20 210 ± 20 95 ± 10 ≤ 15 10 ± 4
JNT20-A6L 250 ± 20 210 ± 20 100 ± 10 ≤ 15 3 ± 2
JNT30-A3 320 ± 25 270 ± 25 105 ± 10 ≤ 20 12 ± 4
JNT30-A6 320 ± 25 270 ± 25 110 ± 10 ≤ 15 3 ± 2
Remark @12kPa @1MPa @1MPa @ 200Pa

* 卷筒式: (宽) 480mm

生产工艺

气体扩散层基质层是薄而均匀的碳纸,使用碳纤维和树脂粘合制作,此时树脂通过碳化过程变为碳。气体扩散层基质层通过在基质层涂覆含氟高分子后进行热处理的过程具有防泼水性质。本公司可以调节PTFE量,使其占基质层的重量比为5~40。燃料电池的气体扩散层由基质层和碳黑混合粘合剂而成的微孔层(MPL)组成。

  • 从碳纤维分散到最终阶段的所有工艺技术实现自主化
  • 自行生产MPL涂层浆料
  • 可以调整产品的厚度、气孔率、纤维取向、导电率等物性生产符合客户要求的GDL
생산 공정 과정

* 全体工艺以Roll to Roll方式进行

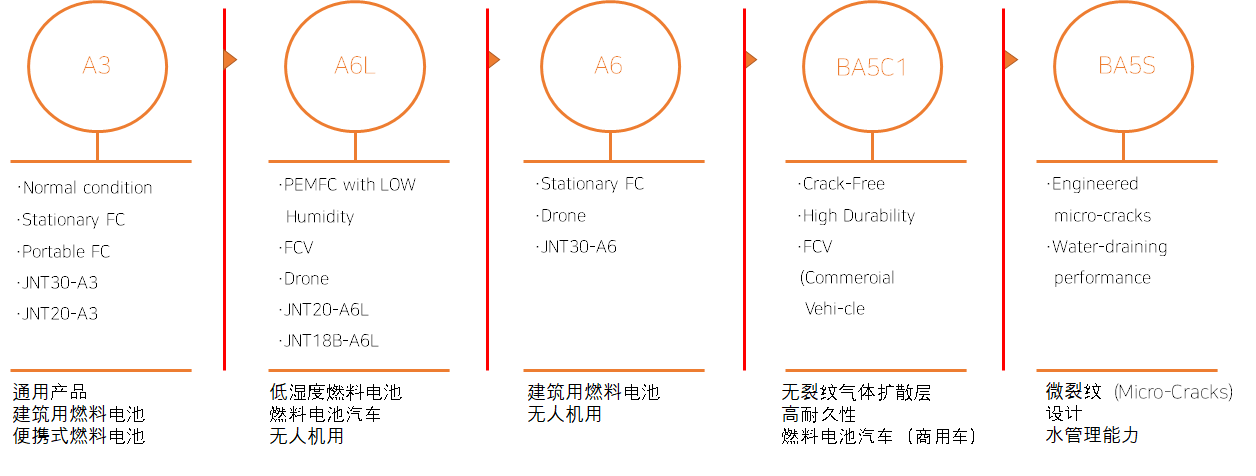

MPL类型

  • A3
    普通产品
    建筑用燃料电池
    便携式燃料电池

  • B1
    DMFC的Anode
    干燥条件用PEMFC

  • A6L
    低湿度
    FCV

  • A6H
    高湿度
    FCV

  • UA6,UA7(正在开发)
    高耐久性
    FCV (商用汽车)

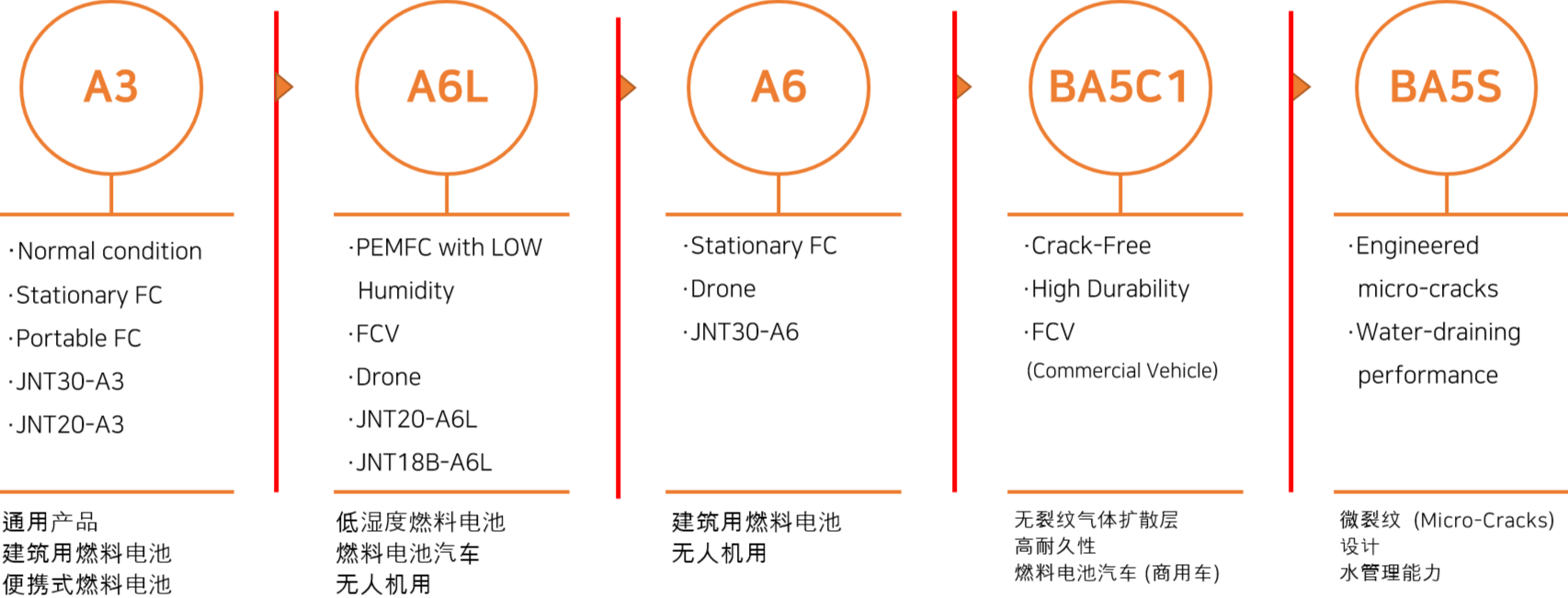

MPL类型

Type of MPLs

适用领域

燃料电池汽车

燃料电池叉车

燃料电池无人机

建筑用燃料电池
